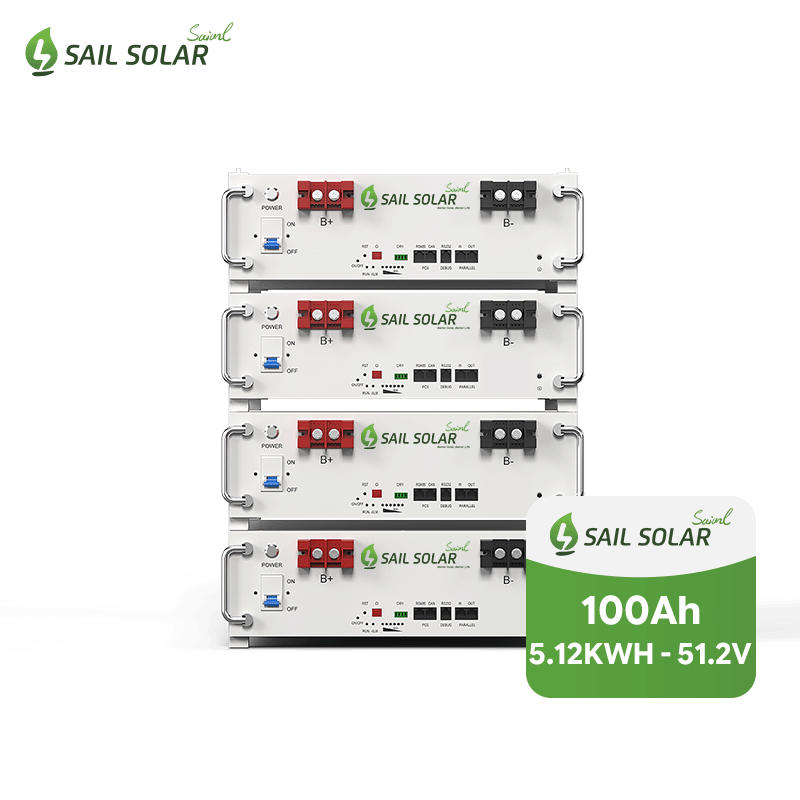

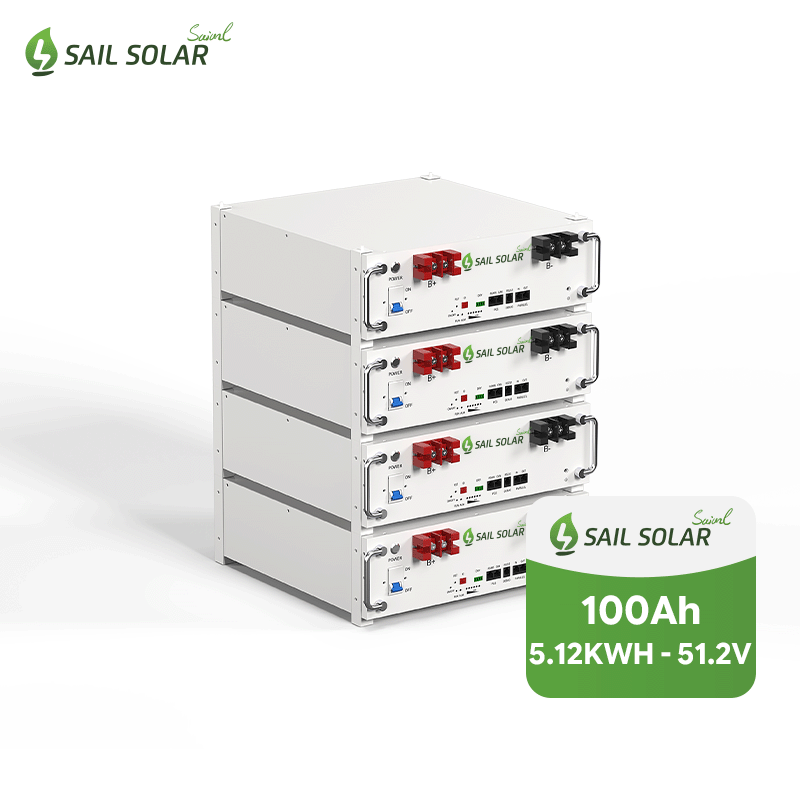

Baterie litiu suprapusă SAIL Solar de joasă tensiune 51.2V 100AH ​​5KWH pentru uz casnic

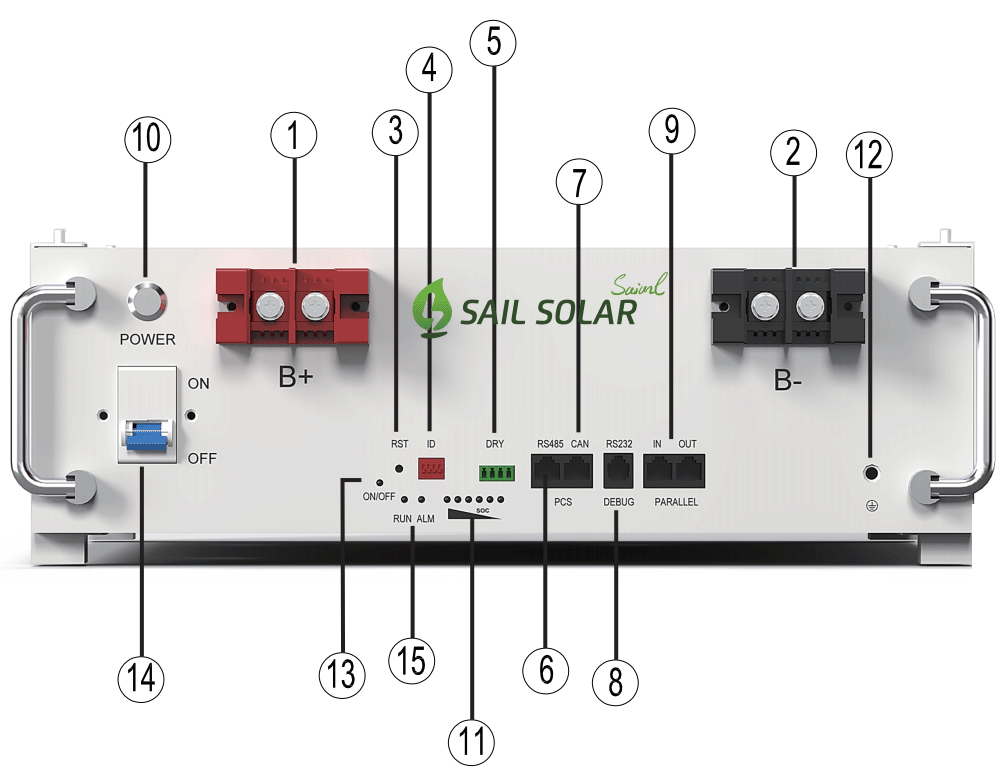

Panoul frontal al bateriei litiu suprapunibile SAIL SOLAR 51.2V 100Ah este conceput pentru o instalare, operare și întreținere ușoară. Acesta integrează terminale de alimentare, interfețe de comunicație, indicatori de stare și controale de siguranță într-un design compact.

Descrierea componentei

1 Terminal pozitiv B+ – Conexiune de alimentare pozitivă a bateriei.

2 B- Terminal negativ – Conexiune de alimentare negativă a bateriei.

3 Buton de resetare – Folosit pentru a reseta sistemul de gestionare a bateriei (BMS).

4 Comutator ID – Comutator de setare a adresei pentru funcționarea în paralel cu bateria.

5 Interfață contact uscat – Ieșire semnal de alarmă și control.

6 Port de comunicare RS485 – Comunicare cu invertorul sau EMS.

7 Port de comunicare CAN – comunicare prin magistrala CAN cu invertoare compatibile.

8 Port de depanare – Pentru configurarea și întreținerea sistemului.

9 Port de comunicare paralelă (OUT) – Conexiune la următorul modul de baterie.

10 Indicator de alimentare – Afișează starea bateriei.

11 LED-uri indicatoare SOC – Indică starea de încărcare a bateriei.

12 Terminal de împământare – Conexiune de împământare de protecție.

13 Buton PORNIRE/OPRIRE baterie – Activează sau dezactivează ieșirea bateriei.

14 Întrerupător de circuit CC / Întrerupător principal – Întrerupător principal de protecție și izolare a bateriei.

15 Indicatori FUNCȚIONARE ȘI ALARMĂ – Indicarea stării de funcționare și a defecțiunilor.
