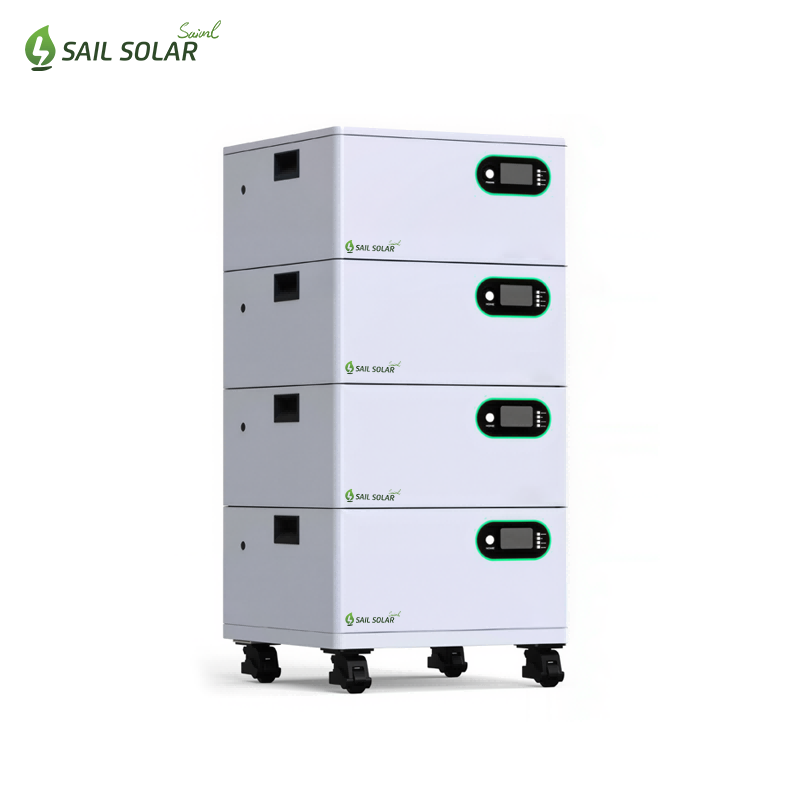

Cel/Cea/Cei/Cele Modul baterie litiu suprapunibilă de înaltă tensiune de 51.2V 100Ah este o soluție de stocare a energiei sigură, fiabilă și scalabilă, concepută pentru aplicații ESS rezidențiale, comerciale și industriale. Construit cu Celule LiFePO₄ (LFP), modulul oferă o durată lungă de viață a ciclului, o densitate energetică ridicată și o stabilitate termică excelentă. design modular stivuibil permite extinderea flexibilă a capacității pentru a satisface diferite cerințe ale sistemului, fiind ideal pentru sistemele de stocare a energiei solare hibride și off-grid.
Nume de marcă :
SAIL SOLARTip :
LiFePo4Tensiune nominală :
51.2VCapacitatea bateriei :
5.12KWHNumărul de cicluri :
>8000 Cycles @0.2C 80%DoDEficiența încărcării :
100% @0.2CEficiența descărcării :
96~99% @1CComunicare :
RS485/RS232/CANCuloare și OEM :
White or customizedgaranție :
10 Years
Modulul bateriei litiu de 51,2 V 100 Ah este conceput ca un componente standardizate pentru sisteme de stocare a energiei de înaltă tensiune, potrivit în special pentru ESS comerciale și industriale (C&I), sisteme fotovoltaice hibride și microrețele.
Fiecare modul oferă 5,12 kWh energie nominală și pot fi conectate flexibil în serie pentru a forma șiruri de baterii de înaltă tensiune, reducând semnificativ curentul sistemului și pierderile de cabluri în comparație cu soluțiile de joasă tensiune.
-Arhitectură de înaltă tensiune
Suprapunerea în serie permite tensiuni de sistem de până la 600V–1000V, ideală pentru PCS de mare putere și invertoare hibride
Curent de funcționare mai mic → pierderi reduse în cupru, cablu mai mic, eficiență mai mare a sistemului
-Design modular și scalabil
Modulul standardizat de 51,2 V simplifică proiectarea și extinderea sistemului
Capacitatea poate fi crescută pas cu pas fără a reproiecta întregul sistem de baterii
Ideal pentru proiecte cu investiții etapizate sau planuri viitoare de extindere
-Siguranță și fiabilitate ridicate
BMS inteligent integrat la nivel de modul pentru monitorizarea tensiunii, temperaturii, curentului și a SOC-ului
Mai multe straturi de protecție: supraîncărcare, supradescărcare, supracurent, scurtcircuit și protecție termică
Suportă arhitectura BMS master-slave pentru bancuri mari de baterii
1. Modul baterie (51,2 V 100 Ah)
Fiecare modul de baterie este o unitate de baterie litiu LiFePO₄ de 51,2 V, concepută pentru conectare în serie în sisteme de înaltă tensiune.
Interfețele principale ale fiecărui modul:
Terminale de alimentare B+ / B−
Terminalele de curent continuu de mare curent sunt utilizate pentru conectarea în serie între module.
Cablurile de alimentare portocalii conectează B+ la B− ale modulelor adiacente pentru a construi un șir de baterii de înaltă tensiune.
2. Cablu de alimentare (cablu portocaliu)
Folosit pentru conexiunea electrică în serie între modulele de baterii
Permite suprapunerea tensiunii (de exemplu, 10 module ≈ 512V nominal)
Conceput pentru curent ridicat, rezistență redusă și blocare sigură
3. Cablu de comunicare (cablu negru)
Conectează toate modulele bateriei în secvență
Transferă date în timp real către BMS-ul principal
Suportă monitorizarea, echilibrarea și logica de protecție la nivel de sistem
De obicei, se bazează pe protocolul de comunicație CAN sau RS485
4. BMS principal (unitate de control superioară)
BMS-ul principal este instalat în partea superioară a rack-ului de baterii și acționează ca unitate centrală de control și protecție pentru întregul sistem de baterii.
5. Portul bateriei invertorului
Interfață de ieșire CC de înaltă tensiune de la sistemul de baterii la invertor sau PCS
Conectat direct la intrarea bateriei invertorului
Transferă curent continuu pentru operațiunea de încărcare și descărcare
6. Portul BMS al invertorului
Interfață de comunicare între BMS-ul bateriei și invertor
Permite controlul bazat pe protocol (CAN / RS485)
Permite invertorului să citească starea de funcționare a bateriei, tensiunea, curentul, alarmele și limitele de funcționare
Asigură funcționarea sigură și compatibilă cu invertoarele hibride și PCS-urile
Sistem de baterii de înaltă tensiune conectat la invertor
Modulele de baterii (51,2 V 100 Ah) sunt conectate în serie pentru a forma un șir de baterii de curent continuu de înaltă tensiune.
Toate modulele comunică cu BMS-ul principal, care oferă monitorizare, protecție și control centralizat.
Sistemul de baterii este conectat la invertor prin:
-Terminale de alimentare CC (P+ / P−) pentru fluxul de energie bidirecțional
-Port de comunicare RS485 / CAN pentru schimbul de date BMS-invertor în timp real
Această arhitectură asigură eficiență ridicată, siguranță a sistemului și compatibilitate perfectă cu invertoarele hibride și PCS-urile.
Prezentare generală a sistemului fotovoltaic solar + stocare a energiei
Diagrama ilustrează un sistem de energie solară care integrează Panouri fotovoltaice, un invertor hibrid, stocarea bateriilor cu litiu, consumatorii casnici și rețeaua electrică.
Panourile solare generează curent continuu, care este convertit de invertor pentru a alimenta sarcinile și a încărca sistemul de baterii.
Sistemul de stocare a energiei stochează excesul de energie solară și furnizează energie electrică sarcinilor atunci când generarea solară este insuficientă sau în timpul întreruperilor de la rețea.
Rețeaua electrică poate furniza energie atunci când este nevoie și poate primi surplusul de energie, asigurând funcționarea stabilă și continuă a întregului sistem.
