Protecție anti-insulare în sistemele solare fotovoltaice

May 12, 2025

Ce este anti-insulare?

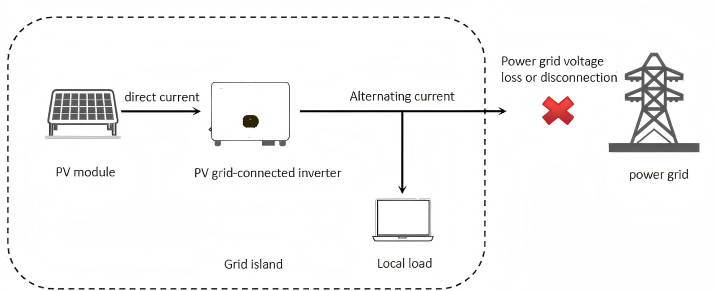

Anti-insulare este o caracteristică de siguranță critică în sistemele fotovoltaice solare conectate la rețea, care împiedică sistemul să continue să furnizeze energie unei secțiuni a rețelei locale atunci când rețeaua principală de utilități se defectează sau este deconectată. "insulă" se referă la o porțiune izolată a rețelei care rămâne alimentată de sistemul solar, prezentând riscuri serioase:

  1. Pericol de siguranță – Lucrătorii de la companiile de utilități care repară rețeaua electrică se pot electrocuta dacă sistemul solar continuă să furnizeze energie.

  2. Daune la echipamente – Fluctuațiile de tensiune și frecvență într-un sistem insulat pot deteriora sarcinile conectate sau invertoarele.

  3. Probleme de restaurare a grilei – Generarea necontrolată de energie electrică poate interfera cu reconectarea la rețea.

Cum previn panourile solare formarea de insulă?

De când panouri solare Deși singure nu pot preveni izolarea, invertoarele și dispozitivele de protecție implementează măsuri anti-izolare. Principalele metode includ:

1. Anti-Islanding pasiv

Detectează condițiile anormale ale rețelei fără a introduce perturbații:

Protecție la sub/supratensiune (UV/OV) și sub/suprafrecvență (UF/OF)

Dacă rețeaua se defectează, invertorul monitorizează abaterile de tensiune (±10%) și frecvență (±0,5 Hz) și se oprește dacă se depășesc pragurile.

Detectarea saltului de fază

O schimbare bruscă de fază la ieșirea invertorului indică o pierdere de curent din rețea, declanșând oprirea.

2. Anti-insulare activă

Invertorul perturbă activ rețeaua pentru a detecta condițiile de insulare:

Deriva activă de frecvență (AFD)

Invertorul își modifică ușor frecvența de ieșire. Dacă rețeaua electrică este prezentă, stabilizează frecvența; dacă rețeaua este deconectată, frecvența fluctuează până când invertorul se deconectează.

Măsurarea impedanței

Invertorul monitorizează modificările impedanței rețelei - dacă rețeaua este deconectată, impedanța crește semnificativ, declanșând protecția.

3. Anti-islanding bazat pe comunicare

Folosește semnale de comunicare prin linia electrică (PLC) sau wireless pentru a menține sincronizarea rețelei. Dacă se pierde comunicarea, invertorul se oprește (ceea ce este comun în centralele fotovoltaice de mari dimensiuni).

4. Dispozitive de protecție hardware

Întrerupătoare de circuit pentru defect de arc (AFCI) – Detectează condițiile de insulare și deconectează sistemul.

Relee de protecție – Funcționează împreună cu senzori de tensiune/frecvență pentru a forța deconectarea.
